Lumi3D?

模塊化照明器

產品介紹

多通道驅動器/控制器—5500A

Lumi3D^TM?照明器通過在大面積范圍內提供高度均勻的光通密度，為紫外 DLP 應用提供了前所未有的速度和分辨率。這種已經獲得專利的模塊化設備將密集排列的UV-LED陣列與高效非成像采集光學器件耦合，該光學器件集成了針對DLP芯片組優化的遠心成像光學器件。

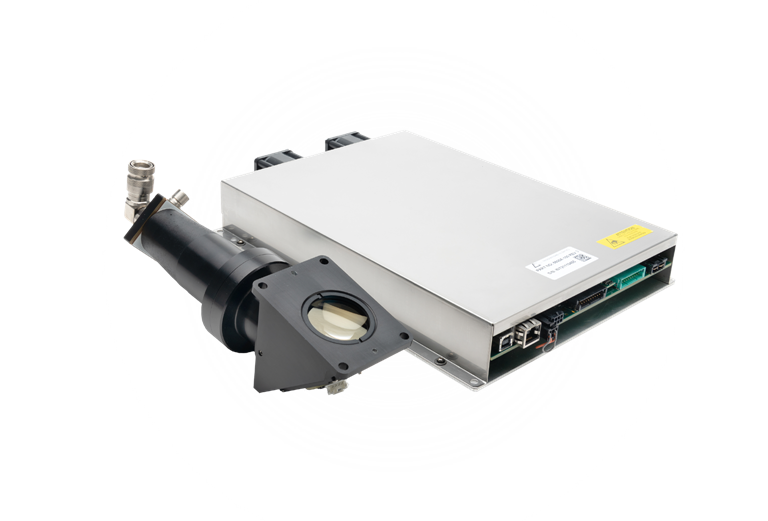

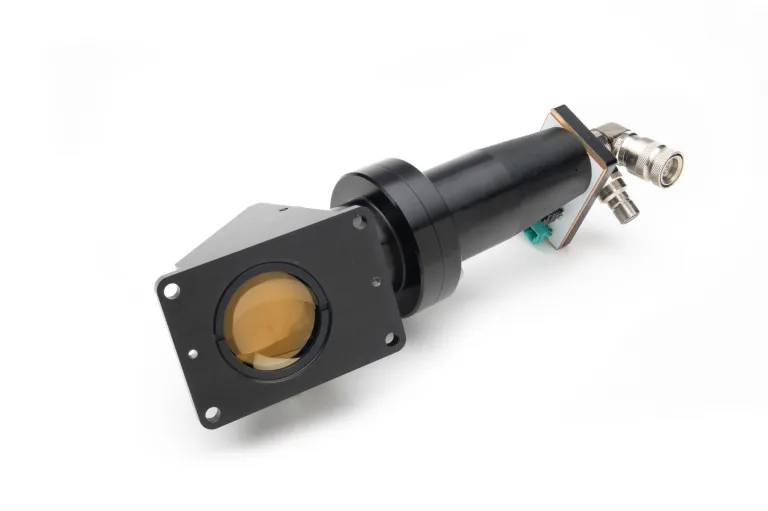

Lumi3D^TM?以套件形式出售，其中包括光學模塊和驅動器。光學模塊可通過機械定位輕松安裝在法蘭安裝座上。現場可更換單元（FRU）提供了快速、簡單的光引擎更換，無需重新校準或調整。

特點：

UV功率為25—35W（15個芯片陣列）

專為DLP9000設計

單個照明器可實現多光譜輸出

非成像支架保護光學器件

雙偏心透鏡系統

循環液體冷熱交換器

現場可更換光引擎—FRU

應用：

3D聚合物打印

微型3D打印

尺寸：

長：237.8mm

寬：59.0mm

高：65.6mm

工作參數：

參數	規格	備注
3A驅動電流下的光功率輸出	≥25W	15個芯片陣列
每個通道/芯片的驅動電流	最?。?.3Apms	連續運行，芯片可單獨驅動
每個通道/芯片的驅動電流	最大：3Apms	連續運行，芯片可單獨驅動
均勻性	≥90%	在 DMD 有效區域的圖像平面上
可用波長范圍	365—405nm
輸出數值孔徑	NA=0.208	與DLP12°微鏡傾斜角相匹配
數值孔徑溢出	5%
輸出功率	300W	最大典型值
工作環境	15°C至35°C	相對濕度5%至85%，無冷凝
熱阻	10kΩ	在25°C的工作環境下
熱敏電阻B25/85	3435—3960 K	熱阻為10kΩ時
冷卻劑配件	快速斷開/無溢出	直角（關節）或直線
水冷供應	在進水口處使用在線過濾器	額定值必須為20μm
安裝用法欄	直徑68mm的4個通孔運動孔/槽	M4 螺栓的深度為10毫米
安裝用法欄	運動孔/槽	鎖定位置/旋轉
