Innovations in Optics 高精度光學照明光源
LumiDL?
LumiDL?
模塊化照明器
|

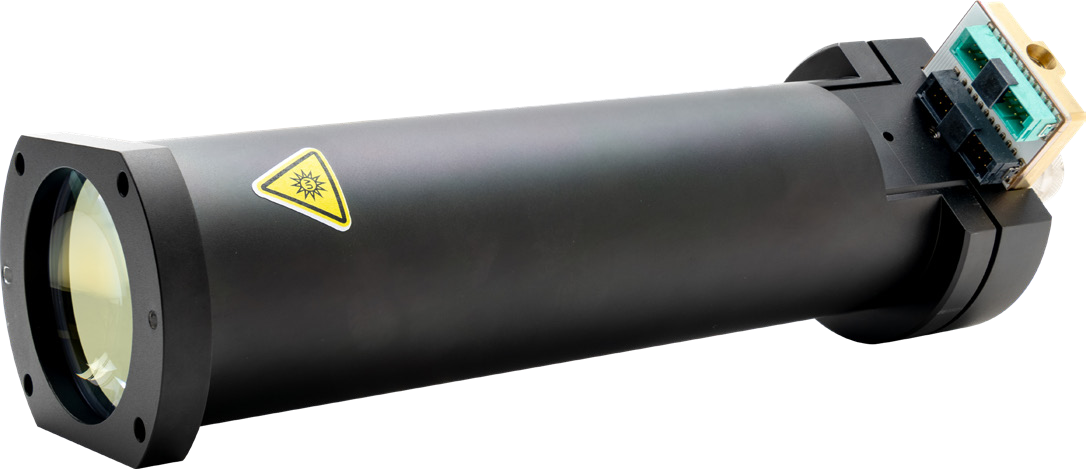

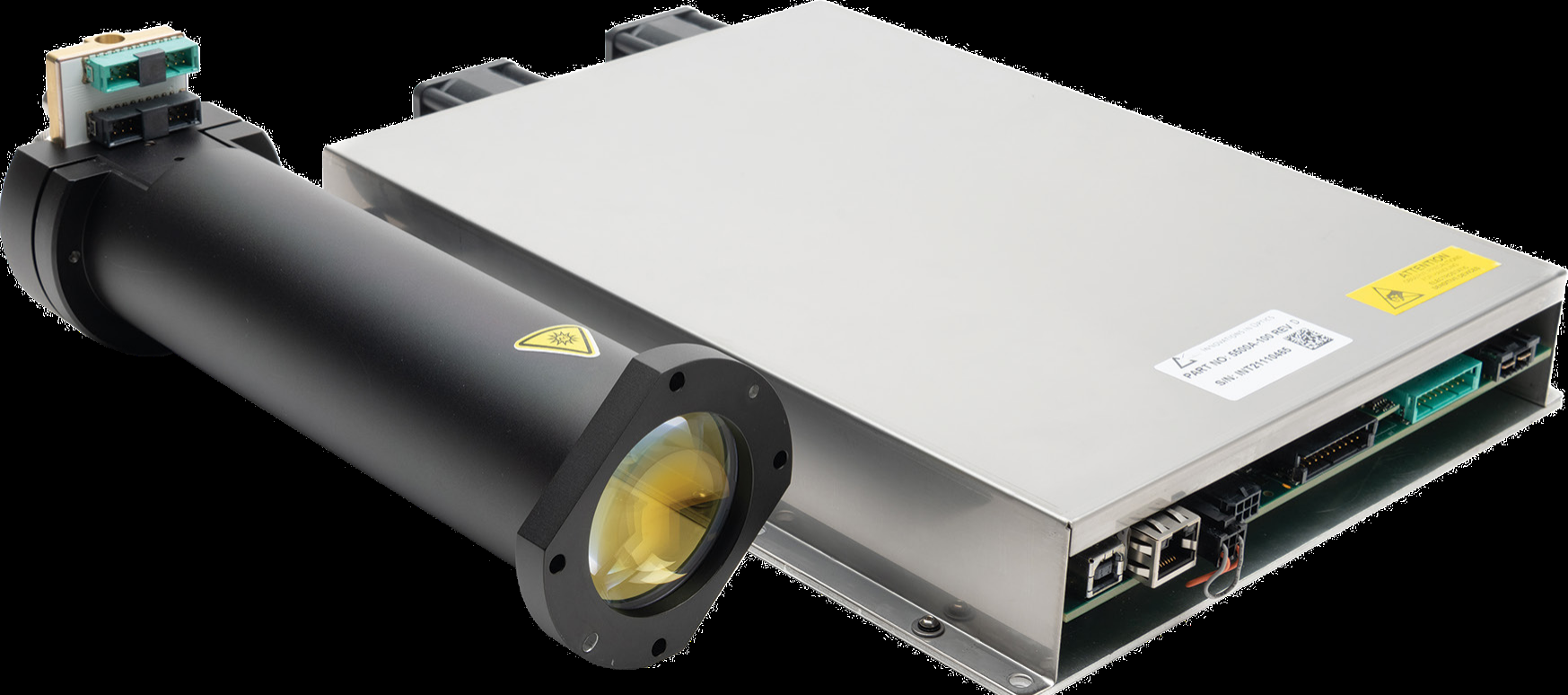

? LumiDLTM照明器通過在大面積范圍內提供高度均勻的光通密度，為紫外DLP應用程序提供了前所未有的速度和分辨率。這種已經獲得專利的模塊化器件將密集的UV-LED陣列與高效、非成像采集光學器件耦合，該光學器件與針對DLP芯片組優化的遠心成像光學器件集成在一起。 ? LumiDLTM以套件形式出售，包括光學模塊和驅動器。光學模塊可通過機械定位輕松安裝在法蘭安裝座上?，F(xiàn)場可更換單元（FRU）提供了快速、簡單的光引擎更換，無需重新校準或調整。 |
? |
|
|
? 特點： UV功率為25—35W（18個芯片陣列） 專為大型TI DLPTM芯片組設計 一個照明器可提供多個波長 非成像Etendue保存光學元件 雙遠心透鏡系統 循環式液體換熱器 現場可更換光引擎—FRU ? 尺寸： 長：272mm 高：76mm 深：85.5mm |
? |
? 應用： 工業： 直接成像光刻 激光打標和修復系統 計算機制版印刷機 快速樣機 ? 醫學： 眼科 光療 高光譜成像 |
?
產品規格
?
|
規格 |
參數 |
說明 |
|
3 安培驅動電流下的光功率輸出 |
＞35W |
18個芯片陣列 |
|
每個通道/芯片的驅動電流 |
最小：0.3A |
連續運行。芯片可單獨驅動 |
|
最大：3A |
||
|
典型紫外波長范圍 |
365至405納米 |
? |
|
輸出數值孔徑 |
NA=0.208 |
與DLP+/12°微鏡傾斜角相匹配 |
|
數值孔徑溢出 |
5% |
? |
|
輸入功率 |
300W |
通常最大 |
|
工作環境 |
15°C至35°C |
相對濕度5%至85%，無冷凝 |
|
熱阻 |
10kΩ |
25°C工作環境下 |
|
熱敏電阻 B25/85 |
3574—3646 |
熱阻為10kΩ時 |
|
冷卻配件 |
快速斷開/無溢漏 |
直角（關節）或直線 |
|
水冷供應 |
在進水口使用在線過濾器 |
額定值20 m |
|

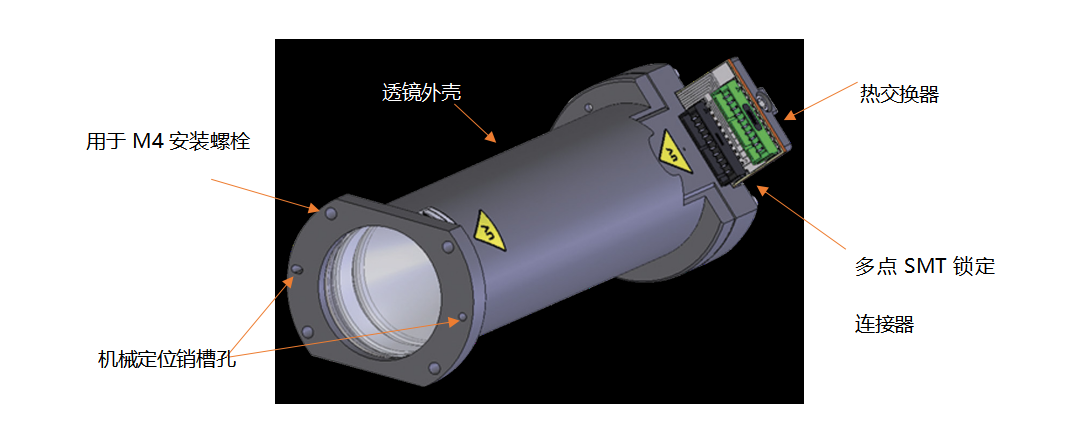

安裝用法蘭 |
直徑68mm的4個通孔 |
M4 螺栓的深度為10毫米 |
|
運動孔/槽 |
鎖定位置/旋轉 |
?
?
?
?
