Innovations in Optics 高精度光學照明光源
LumiSun-50-OEM?
LumiSun-50-OEM?

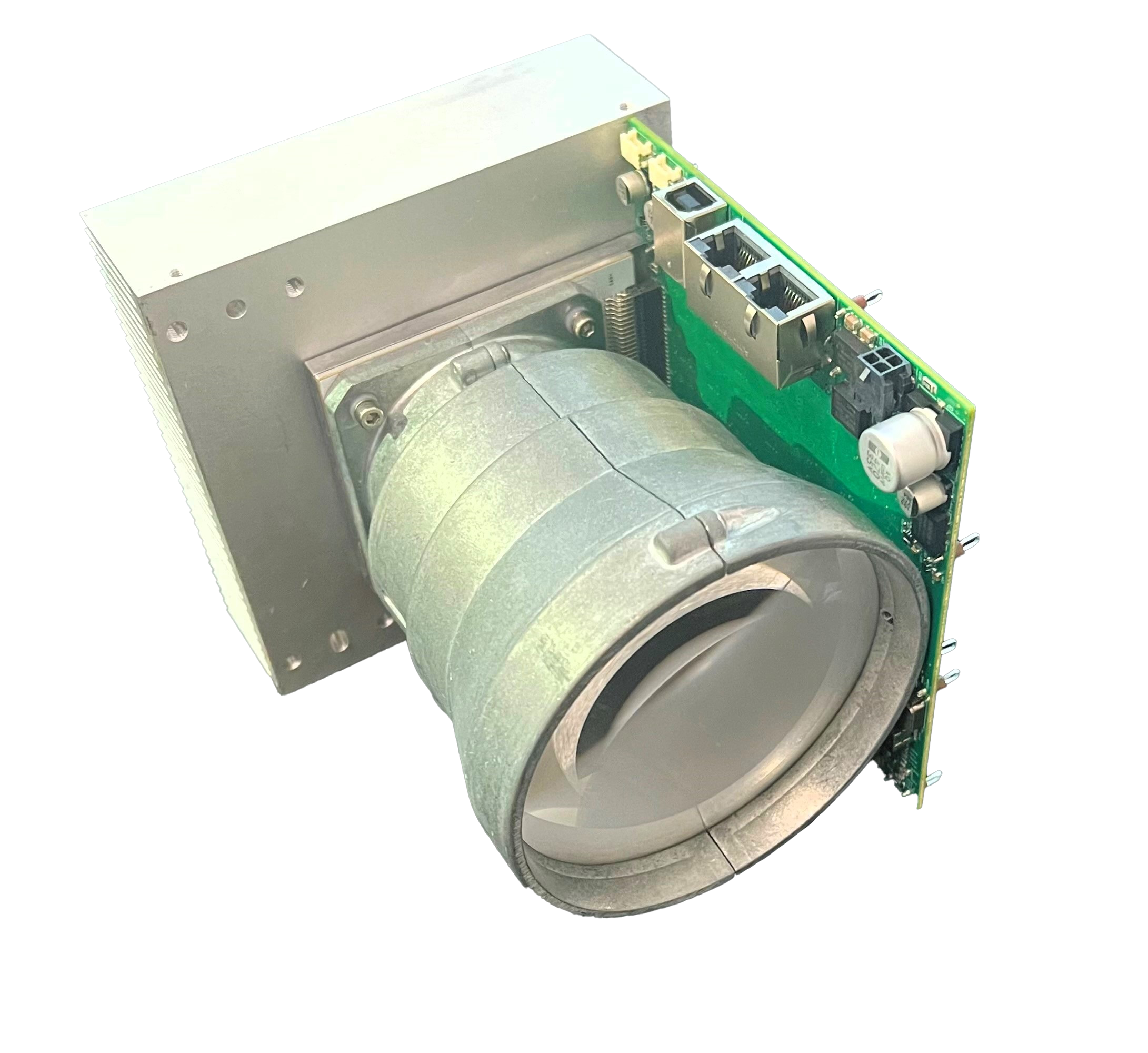

LED太陽光模擬器
|
LumiSunTM系列包括新型創新的 LED 太陽光模擬器，符合 IEC 60904-9 和 60904-3 A+A+A+ 級標準的光譜匹配、輻照度不均勻性和時間穩定性要求。輸出功率可在 0.1 至 1.2 Sun 之間變化，并可通過帶有 Modbus RTU 通信協議的 RS-485 接口進行遠程數字控制。 LumiSun-OEM系列太陽能模擬器已向領先的光伏制造商售出數千臺，IOI的專利集光光學和熱管理 IP 實現了卓越的均勻性和時間穩定性。?其低光譜偏差和高光譜覆蓋率提供了較高測量精度。 |
||
|
? 特點： 符合IEC AAA 級標準 可配置多種應用 輻照度 0.1 至 1.5sun 超長 LED 壽命 > 20,000 小時 光譜范圍?350-1250nm 35 l??單獨控制 光譜偏差：< ???9% ??400nm-1100nm ??????????????? < ?12% ??350nm-1250nm ?????????????? < ?15% ??300nm-1200nm 50 x 50mm 高度均勻區域 (也適用于單個 l) RS485 & USB 電腦連接 (Modbus RTU協議) 與 AM1.5 全球太陽光譜高度匹配 預設和用戶自定義的可調光譜 TEC ?– 卓越的光譜強度穩定性 穩態或脈沖模式? |
? 應用： 光伏電池測試與研究? 光化學 生物學 光療研究 光動力療法研究 材料檢測 機器視覺傳感器測試 激光雷達傳感器測試 多光譜，高光譜 ? ? ? ? ? ? |
 |
?
工作參數：
|
參數 |
規格 |
說明 |
|
太陽光模擬器等級 |
AAA 穩態 |
IEC 60904-9 Ed. 3 |
|
太陽光模擬器輻照度范圍 |
0.1 至 1.5Sun |
350-1250 nm |
|
照明范圍 |
50 mm x 50 mm |
工作距離為 132.455 mm |
|
LED PCB使用壽命 |
>20,000 小時 |
? |
|
光譜偏差 |
< 15%;?<12%;?<?9% |
300-1200nm;? 350-1250nm;? 400-1100nm |
|
光譜范圍 |
100%;? 98% |
350-1250nm;? 300-1250nm |
|

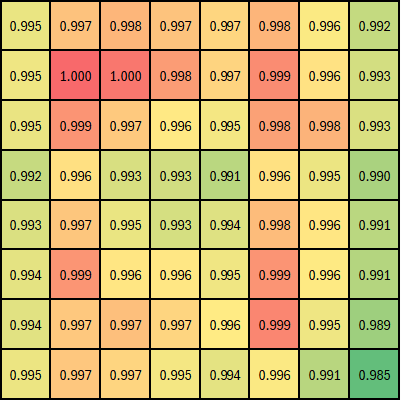

非均勻性 |
A+???< 1% |
? |
|
不穩定性 (16 小時 @ 1 Sun) |
A+???< 1% |
? |
|
時間不穩定性(STI)4 |
< 0.1 % |
3 秒內 50Hz 采樣；超 A+ 級;????? |
|
長期時間不穩定性 (LTI)4 |
A+???< 1% |
1,000 小時 |
|
光譜匹配 (IEC binning) |
A+????? |
300-1200nm 符合IEC 規范 |
|
工作距離 (WD) |
132.455 mm |
從驅動板邊緣開始(無窗口) |
|
工作距離上最大傾斜角度 |
半角 12.3° |
全錐角 24.6° |
|
穩定輻照的預熱時間 |
< 1s? (系統啟動后) |
從啟動到最終輸出（接通狀態）的 1% 以內 |
|
LED溫度控制 |
有 |
配備 TEC 模塊；設定點為 25? 和 40? |
|
工作環境? |
20°C 至 40°C |
<85%, 相對濕度, 無冷凝 |
|
熱敏傳感器 |
安全關閉 |
LED 和驅動器 PCBs.? 由軟件控制 |
|
PC 通信 |
RS485 和 USB |
RS485 連接器雙RJ45, USB (B型) |
|
RS485 通信協議 |
MODBUS RTU |
19.2kBd–230.4kBd |
|
USB 通信協議 |
MODBUS RTU |
通過COM 端口重定向 |
|
最大脈沖持續時間 |
< 200 μs |
以及連續時間 |
|
最高觸發頻率 |
>10 kHz |
? |
|
最大上升時間 |
< 100 μs |
從觸發到穩定輸出的時間 |
|
穩定輸出最長時間 |
< 10 ms |
隨強度設定值變化 |
|
光源寬度 |
最大12.08 cm |

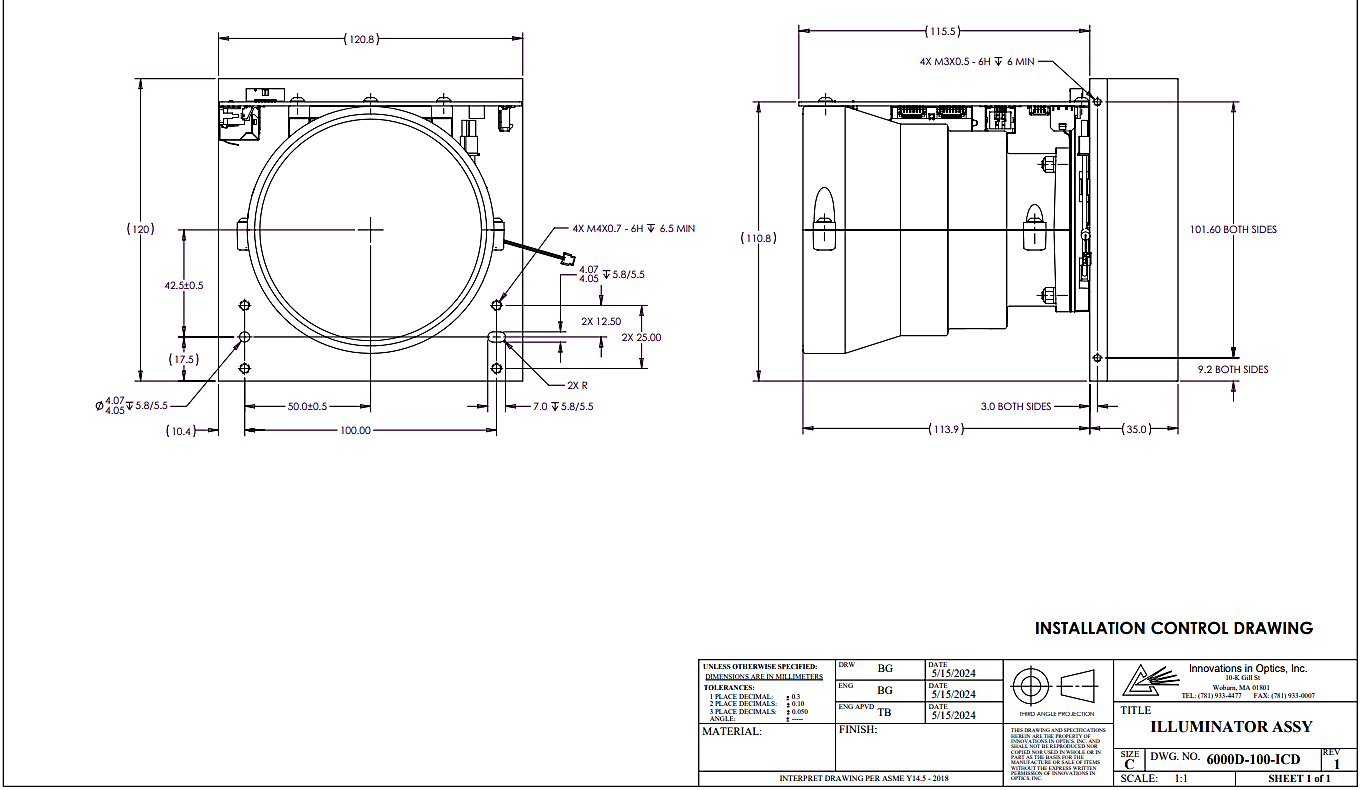

見圖示 |
|
光源深度 |
12.0 cm |
見圖示 |
|
光源高度 |
15.0 cm |
見圖示 |
|
重量? |
1.91 Kg |
不含齒輪齒條安裝硬件 |
|
輸入電壓 |
24 VDC +/- 5% |
< 100W 功耗? |
|
超溫響應 |
軟件控制 |
? |
