Innovations in Optics 高精度光學照明光源
LumiSpectra?
LumiSpectra?

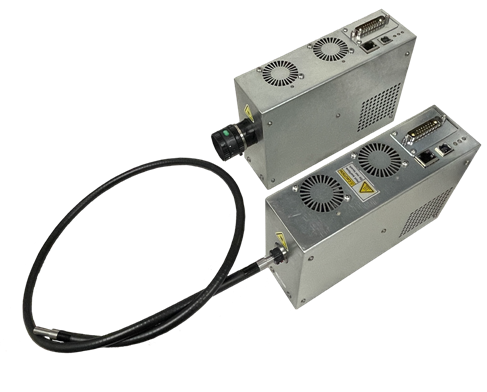

多光譜LED照明器
|
LumiSpectraTM提供連續的寬帶光譜和＞95的CRI指數，波長從可見光到近紅外均可單獨控制。IOI的專利設計堅固耐用，可實現極高的輻射率、穩定性和較長的使用壽命。熱管理方面采用專有的散熱器、電路板設計和風冷技術以保持較低的結溫，從而允許更高的驅動電流和密集的芯片陣列。 兩種用戶友好型的選擇可以通過外部觸發器和快速上升的時間在CW或脈沖模式下運行。 ? 光纖耦合選件的輸出設計符合0.66的標準內窺鏡NA，可接受直徑達6mm的光纖束。通過帶有Modbus RTU通信協議的RS-485接口可實現遠程數字控制。 LumiSpectraTMLED設備用途廣泛、功能強大，是眾多應用領域的理想選擇，是氙氣燈和鹵鎢燈的高效替代品。在需要最大光子傳輸、照明均勻性、波長選擇和穩定的光功率的情況下，LumiSpectraTM是絕佳的選擇。 |
||
|
特點： 兩種選擇： -光纖直徑達6mm -鏡頭直接照射 輻射輸出功率> 0.30mW/(nm-mm2-sr) 連續光譜40nm—990nm 可擴展至1700nm 12段獨立可控的波長 遠場高度均勻 在所有λ下近場均勻度＞90% 脈沖或CW 外部觸發 |
應用： 多光譜成像 高光譜照明 內窺鏡和診斷影像 氙燈或鹵鎢燈替換 檢查 醫療 工業 ? ? ? ? |
|
?
工作參數：
|
參數 |
規格 |
備注 |
|
可獨立控制的波長數量 |
12 @ λp顯示在圖表中，最多可達14段波長 |
單個峰值可能會因?yàn)楣庾V倉的大小和工作結溫的不同而變化，變化幅度在5nm以內 |
|
波段范圍 |
紫外波長400nm，近紅外波長990nm,可延伸至1700nm |
驅動電流與電壓相匹配 |
|
光譜差異 |
<3:1 (450 - 970 nm) |
P-V |
|
光纖輸出孔徑尺寸 |
最大6.0mm, 標稱設計為5.0mm |
適用于各種光纖束直徑的光纖版本 |
|
光學配置 |
||
|
脈沖光輸出 |
平均?> 0.30 nW/(nm-mm2-sr) 所有通道同時開啟 |
使用特定波長可實現更高的輻射率。 |
|
持續光輸出 |
LED控制溫度在20°C時，＞0.10nW/(nm-mm2-sr)的所有通道開啟 |
使用特定波長可實現更高的輻射率 |
|
LED控制溫度在50°C時，＞0.30nW/(nm-mm2-sr)的所有通道開啟 |
||
|
壽命 |
#脈沖>3x107@<初始標稱輻射率損失20% |
CW壽命取決于溫度設定點，、驅動電流和激活的LED數量 |
|
CW模式＞10000小時，初始輻射率達到80% |
||
|
近場（光纖）或照明平面均勻性 |
所有波長＞90% |
取決于基于透鏡配置的特定透鏡的特性 |
|
輸入功率 |
+12至14V直流電+/-5% |
標定輸出電流為10A |
|
上升時間 |
＜50μsec |
? |
|
下降時間 |
＜2μsec |
完全關閉，無光輸出 |
|
可調光 |
電動 |
通過Modbus命令集 |
?
?
?
?
|
參數 |
尺寸 |
備注 |
|
短期不穩定性 |
＜1% |
超過4小時P-V |
|
長期不穩定性 |
＜20% |
由于LED輸出的長期變化，運行壽命會延長。 |
|
工作模式 |
CW或脈沖 |
占空比<50%（0.30）時的脈沖頻率 |
|
溫度控制 |
用于強制空氣冷卻的Peltier熱電冷卻器和風扇 |
|
|
預熱時間 |
從冷啟動開始<2分鐘，取決于環境溫度和LED控制溫度設定點之間的差值。 |
|
|
外部控制 |
3.3TTL |
用戶啟用 |
|
50 μsec 最小脈沖寬度 |
||
|
250 Hz - 2 kHz 開關頻率 |
||
|
LED模塊I/O |
LED模塊中的熱敏電阻 風扇電源（12VDC）和 PWM |
監控冷卻 |
|
智能控制 |
||
|
故障檢測 |
是的，通過控制器上的?3 個雙色LED 燈和 2 個冷卻風扇上的各1個LED燈。 |
? |
|
連接性 |
RS-485和以太網（Modbus 協議） |
|
|
工作溫度范圍 |
10-40°C，無冷凝 |
|
|
尺寸和重量 |
200 (W) x 60 (D) x 135 (H) mm,??1.5 kg |
? |
?
?
