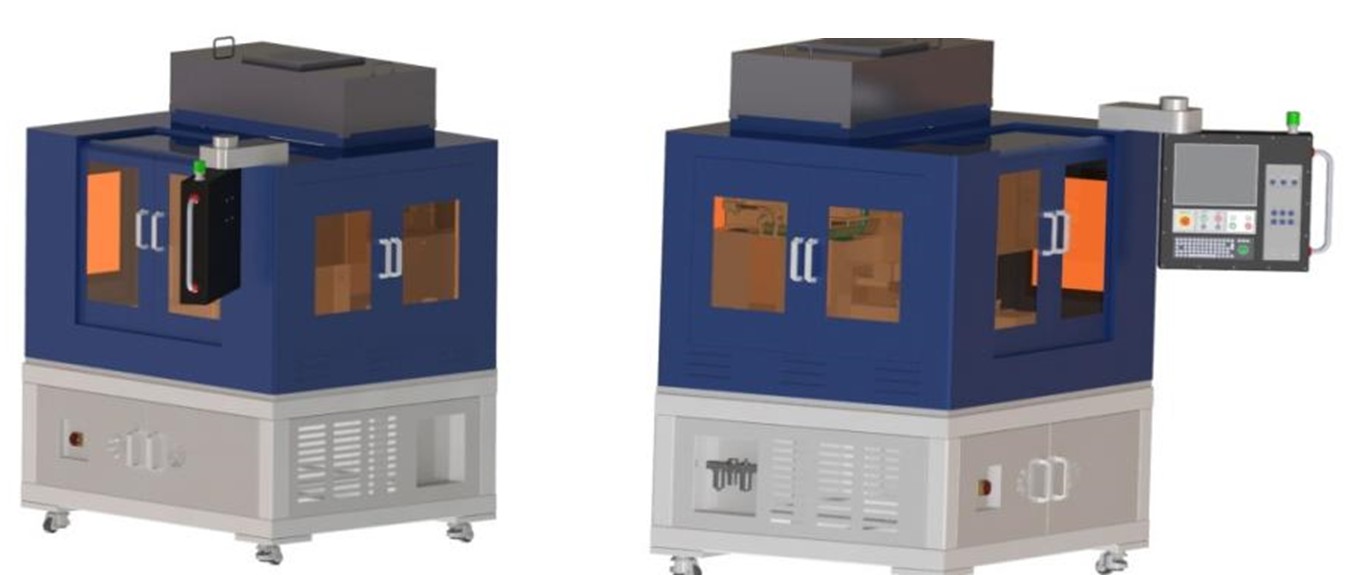

超快激光微納光學器件加工設備
本設備針對超快激光微納加工實現精密微納加工而開發的設備。在科研、汽車、光伏、半導體等領域均有極廣泛的應用。
本設備針對超快激光微納加工實現精密微納加工而開發的設備，超快激光制造技術與材料作用時間短，熱影響區極小，材料損傷小，加工縫隙小，加工精度高、表面質量好等優點，該激光設備非常適合加工硬脆性材料、表面微納米結構制作、仿生結構加工、材料表面改性等應用，在科研、3C電子、醫療、汽車、光伏、半導體、柔性顯示器件等領域均有極廣泛的應用。
?
|
激光器參數
|
激光光源
|
飛秒激光器
|
|
激光波長
|
1030nm
|
|
平均輸出功率
|
20w
|
|
脈沖寬度
|
50fs<Δτ<350fs
|
|
脈沖能量
|
150μJ
|
|
重復頻率
|
From single shot to 2 MHz
|
|
加工性能
|
加工能力
|
晶圓劃線，微納加工
|
|
可加工范圍
|
4-8inch
|
|
整機加工精度
|
±10um
|
|
振鏡加工速度
|
≤7000mm/s
|
|
準直性
|
劃線擺動幅度≤5um；
|
|
主要配置
|
工作平臺
|
XY納米精密直線電機
|
|
調焦模塊
|
Z軸微米級精密光學模組
|
|
視覺系統
|
工業CCD相機定位
|
|
整機控制系統
|
研華PC
|
|
激光光路
|
自主研發1030nm紅外飛秒光路模塊
|
|
外部輔助裝置
|
真空吸附
|
|
使用環境條件
|
電源額定電壓
|
220V（10％）
|
|
頻率
|
50Hz
|
|
相數
|
2
|
|
環境溫度
|
20℃～25℃
|
|
環境濕度
|
最大濕度不超過65％
|

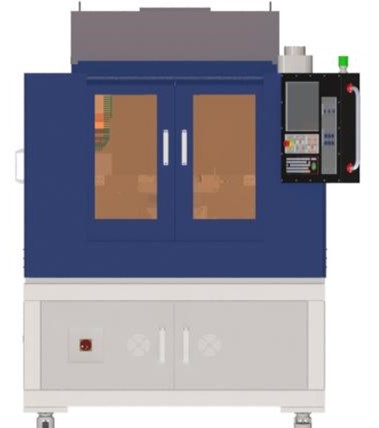

整體設備尺寸：W1400×L1700×H1800(mm)；
設備重量預計≤1600kg；
以上為預估尺寸重量，存在±偏差，以現場實際為準；
?

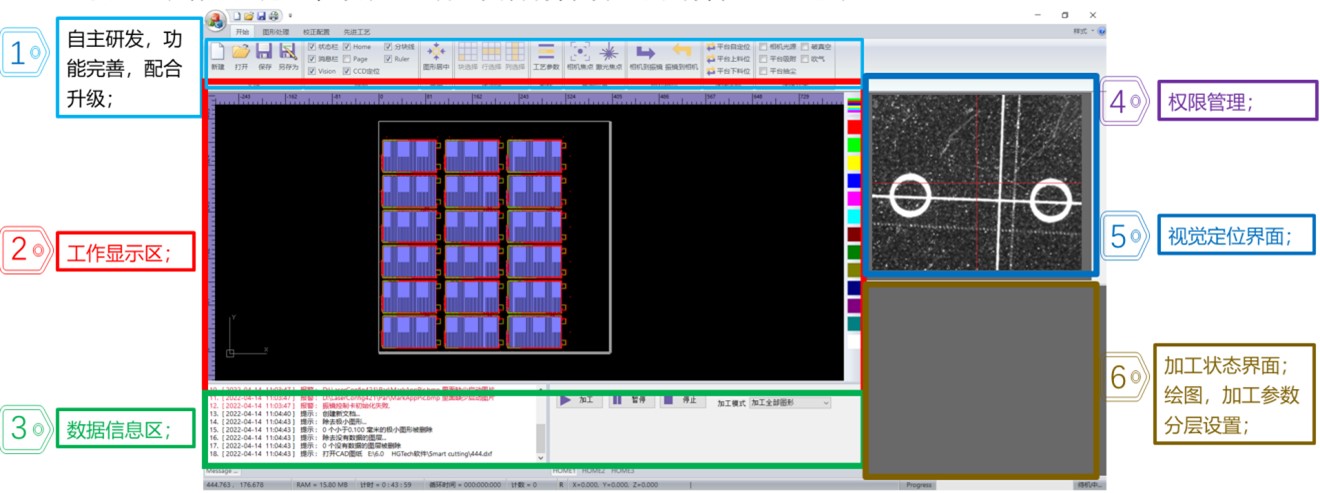

整機軟件控制系統是精密定位加工專用切割軟件系統，適用于激光去除，切割，鉆孔等應用領域?？梢詫崿F(xiàn)高速高效率振鏡加工。主要功能包括圖形處理，參數設置以及去除，切割，鉆孔等加工控制?？蓱?yīng)用于加工玻璃、陶瓷、半導體、金屬、復合材料等，對于材料加工無選擇。
?
1.用于半導體行業的硬脆材料切割，如金剛石、碳化硅，氮化鎵、藍寶石等；
2.半導體晶圓激光隱形劃片等；
3.三維光子器件制造，如光波導、波導光柵、連接器等；
4.航空用高溫合金的微納制造，如無缺陷標印、氣膜孔加工、超疏水表面結構制造等；
5.光伏、顯示等半導體器件加工；
6.醫用微小器件，如可降解生物心臟支架，牙齒精密休整，三維微流器件等。
